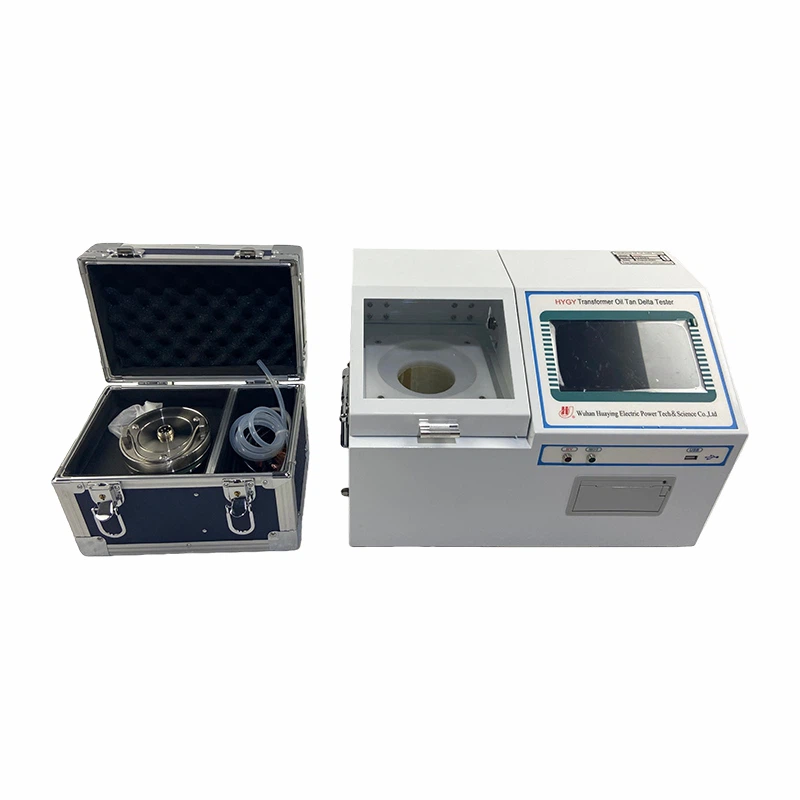

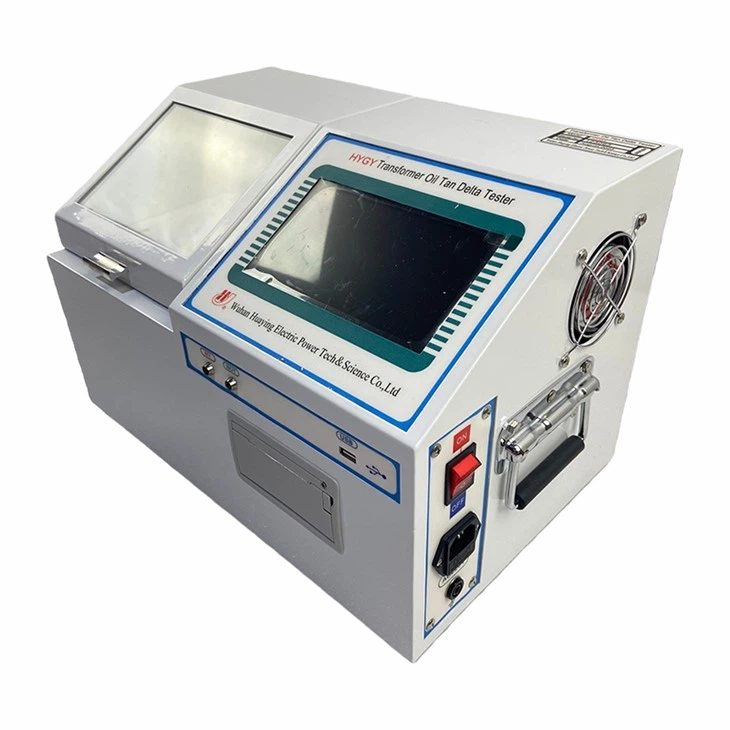

جهاز اختبار زيت المحولات تان دلتا
جهاز اختبار Tan Delta للزيت العازل HYGY عبارة عن أداة عالية الدقة- يمكن تطبيقها لقياس زاوية فقدان العزل الكهربائي ومقاومة حجم الزيت العازل وما إلى ذلك. ويتم دمجها بواسطة كوب الزيت لفقد العزل الكهربائي، ومعدات التحكم في درجة الحرارة-، ومستشعر درجة الحرارة، وجسر اختبار-فقد العزل الكهربائي، ومصدر كهربائي تجريبي للتيار المتردد، ومكثف قياسي، ومقياس مقاومة عالية، وطاقة الجهد العالي-التيار المستمر، وما إلى ذلك.
الوصف
جهاز اختبار Tan Delta للزيت العازل HYGY عبارة عن أداة عالية الدقة- يمكن تطبيقها لقياس زاوية فقدان العزل الكهربائي ومقاومة حجم الزيت العازل وما إلى ذلك. ويتم دمجها بواسطة كوب الزيت لفقد العزل الكهربائي، ومعدات التحكم في درجة الحرارة-، ومستشعر درجة الحرارة، وجسر اختبار-فقد العزل الكهربائي، ومصدر كهربائي تجريبي للتيار المتردد، ومكثف قياسي، ومقياس مقاومة عالية، وطاقة الجهد العالي-التيار المستمر، وما إلى ذلك.
سمات
يتم تطبيق وضع التسخين الأكثر تقدمًا للحث عالي التردد على جزء التسخين في هذا الجهاز، والذي يتمتع بميزة عدم التلامس-لكوب الزيت ووحدة التسخين، والتسخين المتجانس، والسرعة السريعة والتحكم المريح وما إلى ذلك. تعد الراحة والقدرة على المناورة من أبرز مزايا هذا الجهاز:
1. يتم تطبيق التكنولوجيا الرقمية وقياس التشغيل الآلي الذكي داخل الجهاز، واختبار الأوضاع المتعددة-.
2. تم تجهيز واجهة القائمة بشاشة لمس كبيرة (320mm×240mm) باللغة الصينية، والتي يمكن من خلالها مطالبة المستخدم بكل خطوة أثناء عملية التشغيل.
3. يمكن إخراج النتيجة عن طريق الطابعة.
المواصفات الفنية
|
1 |
حالة الاستخدام |
-5 درجة ∽40 درجة رطوبة نسبية أقل من 80% |
|
|
2 |
مصدر الطاقة |
التيار المتردد 220 فولت ± 10% بدون حد التردد |
|
|
3 |
مخرج جهد عالي للتيار المتردد |
400 فولت ∽ 2200 فولت ± 2% كل 100 فولت 50 فولت أمبير |
|
|
4 |
العاصمة الناتج الجهد العالي |
200V∽600V ±2% |
|
|
5 |
موقد الحث للتحكم في درجة الحرارة |
الطاقة القصوى 500 واط |
|
|
6 |
نطاق التحكم في درجة الحرارة |
<100℃ |
|
|
7 |
خطأ في قياس درجة الحرارة |
± 0.5 درجة |
|
|
8 |
خطأ في التحكم في درجة الحرارة |
0.1 درجة |
|
|
9 |
التحكم في درجة الحرارة |
درجة حرارة الغرفة 100 درجة<20min |
|
|
10 |
نطاق القياس |
tgδ بلا حدود |
|
|
سي إكس 15PF-300PF |
|||
|
آر إكس 10 م-20 أوم |
|||
|
11 |
دقة |
تغδ 0.001% |
|
|
سك 0.001pF |
|||
|
آر إكس 0.01 |
|||
|
12 |
دقة |
△tgδ: △ س س : △ آر إكس : |
±(القراءة*0.5%+0.020%) ±(القراءة*0.5%+0.5PF) ± القراءة * 10% |
|
13 |
ثابت الخسارة العازلة النسبية |
ε |
تحسب تلقائيا |
|
14 |
مقاومة الزيت DC |
R x |
تحسب تلقائيا |
|
15 |
توصيل الزيت بالتيار المستمر |
G x |
تحسب تلقائيا |
|
16 |
مقاومة الحجم |
ρ |
تحسب تلقائيا |
|
17 |
الموصلية السائبة |
σ |
تحسب تلقائيا |
|
18 |
البعد |
410(L)×265(W)×285(H) |
|
|
19 |
وزن |
18 كجم |
|
