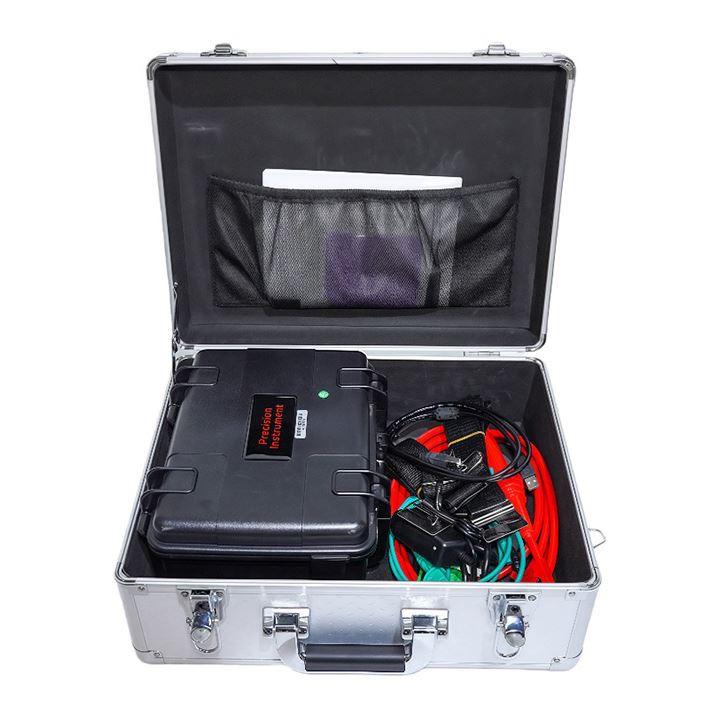

جهاز اختبار مقاومة العزل الرقمي المحمول 5KV 10KV

إرسال التحقيق

الوصف

جهاز اختبار مقاومة العزل سلسلة HY3045 المعروف أيضًا باسم مقياس الضخامة، جهاز اختبار مقاومة العزل عالي الجهد، وما إلى ذلك، لاختبار مقاومة العزل. يحتوي الجهاز على شاشة LCD كبيرة بإضاءة خلفية رمادية، وتخزين البيانات، والوصول إلى البيانات، والتنبيه، والإغلاق التلقائي ووظائف أخرى. وفي الوقت نفسه، لديها أيضًا وظيفة قياس جهد التيار المستمر، وجهد التيار المتردد، ونسبة الامتصاص ومؤشر الاستقطاب لجهد التيار المستمر. الآلة جميلة وراقية، ولها نطاق واسع، ودقة عالية، وتشغيل مريح، وسهلة الحمل، ودقيقة، وموثوقة، وأداء مستقر، وقدرة قوية على مكافحة -التداخل. علاوة على ذلك، فهي تحتوي على هيكل مقاوم للصدمات والغبار والرطوبة- وهي أداة شائعة الاستخدام ولا غنى عنها للاتصالات والكهرباء والأرصاد الجوية وغرف الكمبيوتر وحقول النفط والتركيبات والصيانة الكهروميكانيكية والمؤسسات الصناعية التي تستخدم الكهرباء كطاقة صناعية أو طاقة. إنها مناسبة لقياس قيمة المقاومة لمختلف المواد العازلة ومقاومة العزل للمحولات والمحركات والكابلات والمعدات الكهربائية. وفي الوقت نفسه، يمكنها إخراج مجموعة متنوعة من مستويات الجهد المختلفة من خلال وظيفة ضبط الجهد -الخطوة (على سبيل المثال، يمكن لنماذج 15 كيلو فولت توليد مستويات 12 كيلو فولت، والتي يمكن استخدامها على نطاق أوسع).

سمات

يتكون مقياس مقاومة العزل الرقمي من دوائر متكاملة متوسطة وكبيرة الحجم. الطاقة الناتجة للساعة كبيرة، ومستوى الجهد الناتج كبير (مع 6 مستويات للجهد). نطاق قياس جهد التيار المستمر هو 0 - 1000V، نطاق قياس جهد التيار المتردد هو 0 - 750V. نطاق قياس التيار المستمر هو 100pA-6mA. نطاق قياس السعة هو 10nF-50nF.

المواصفات الفنية

وظيفة		اختبار مقاومة العزل، اختبار الجهد، اختبار التيار المستمر، اختبار السعة
الشرط الأساسي		23 درجة ± 5 درجة، أقل من 75% ر
HY3045	الجهد المقنن	100V,250V,500V,1000V,2500V,5000V
	نطاق مقاومة العزل	0.01MΩ-10TΩ		القرار: 0.01MΩ
HY3045E	الجهد المقنن	250 فولت، 500 فولت، 1000 فولت، 2500 فولت، 5000 فولت، 10 كيلو فولت
	نطاق مقاومة العزل	0.01MΩ-35TΩ		القرار: 0.01MΩ
HY3045F	الجهد المقنن	500 فولت، 1000 فولت، 2500 فولت، 5000 فولت، 10 كيلو فولت، 15 كيلو فولت
	نطاق مقاومة العزل	0.01MΩ-50TΩ		القرار: 0.01MΩ
اختبار الجهد (الخامس)		الفولطية ×(1±10%)
نطاق الجهد العاصمة		0-1000V	القرار: 0.1 فولت
نطاق جهد التيار المتردد		0-750V	القرار: 0.1 فولت
تيار مستمر		0.1nA-6mA	القرار: 0.1nA
السعة		10nF-50 فائق التوهج	القرار: 10nF
إخراج تيار الدائرة القصيرة-.		أكبر من أو يساوي 6mA
قياس نسبة الامتصاص ومؤشر الاستقطاب		يملك
مزود الطاقة		بطارية قابلة للشحن 12 فولت
الإضاءة الخلفية		شاشة خلفية رمادية يمكن التحكم بها، مناسبة للاستخدام في الأماكن الخافتة
وضع العرض		شاشة LCD كبيرة 4 بت، إضاءة خلفية للشاشة رمادية
حجم شاشة LCD		108 مم × 65 مم
حجم الصك		الطول/العرض/الارتفاع: 240 مم × 188 مم × 85 مم
واجهة يو اس بي		مع واجهة USB ومراقبة البرامج، يمكن تحميل بيانات التخزين إلى الكمبيوتر وحفظها وطباعتها
خط الاتصالات		خط اتصال USB 1 قطعة
خط الاختبار		روب الجهد العالي أحمر 3 متر، خط اختبار الجهد العالي أسود 1.5 متر، أخضر 1.5 متر
تخزين البيانات		500 مجموعة، يشير الرمز "FULL" إلى أن مساحة التخزين ممتلئة
مراجعة البيانات		وظيفة مراجعة البيانات: عرض رمز "MR".
عرض الفائض		Exceed measurement range overflow function: ">"عرض الرمز
وظيفة التنبيه		إنذار عندما تكون القيمة المقاسة أكبر أو أصغر من قيمة إعداد التنبيه
استهلاك الطاقة		الاستعداد: 30 مللي أمبير كحد أقصى (إيقاف الإضاءة الخلفية)، تشغيل الإضاءة الخلفية: 42 مللي أمبير كحد أقصى القياس: 300 مللي أمبير كحد أقصى (إيقاف الإضاءة الخلفية)
وزن الصك		2750 جرام (بما في ذلك البطارية)
جهد البطارية		عندما يكون جهد البطارية منخفضًا، يظهر رمز البطارية منخفض ""سوف يعرض
إيقاف التشغيل التلقائي-.		الاغلاق التلقائي بعد 15 دقيقة من التمهيد
مقاومة العزل		أكبر من أو يساوي 50MΩ (بين خط القياس والمبيت)
مقاومة الضغط		تيار متردد 3 كيلو فولت/50 هرتز، 1 دقيقة
درجة حرارة العمل والرطوبة		-10 درجة -+50 درجة <85% رطوبة نسبية
درجة حرارة التخزين والرطوبة		-15 درجة -+55 درجة <90% رطوبة نسبية
مناسبة لأنظمة السلامة		IEC61010-1، IEC1010-2-31، IEC61557-1،5، IEC60529 (IP54)، درجة التلوث 2، CAT Ⅲ 300 فولت
