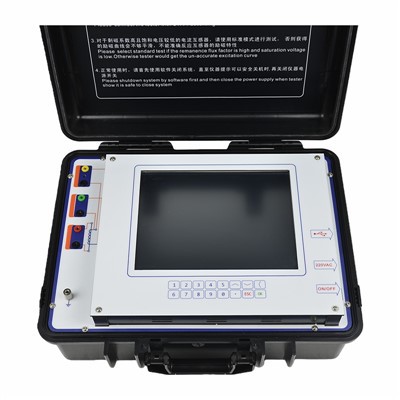

اختبار محولات الجهد

1) معايير الاختبار: IEC60044-2، IEC60044-5، IEC60044-61869، C57.13
2) مصدر الطاقة: AC220V±10%، 50/60 هرتز±10%
3) خرج الجهد: 0.1 ~ 160 فولت تيار متردد (تيار متردد 0-4 كيلو فولت مع معزز الجهد الخارجي)
4) الإخراج الحالي: 0.001 ~ 5A (RMS)، قيمة الذروة 15A
5) انتاج الطاقة: 500VA
6) الحد الأقصى لقياس جهد الركبة: 45 كيلو فولت

7) القياس الحالي:
النطاق: 0 ~ 10A (تغيير النطاق تلقائيًا في النطاق التلقائي 0.004/0.04/0.4/2/10A)
خطأ:<±0.1%+0.01%FS
8) قياس الجهد:
النطاق: 0 ~ 200 فولت (تغيير النطاق تلقائيًا في النطاق التلقائي 1 فولت/10 فولت/120 فولت/240 فولت)
الخطأ: < ±0.1%+0.01%FS
9) قياس مقاومة اللف:
النطاق: 0 ~ 10kΩ (تغيير النطاق تلقائيًا في النطاق التلقائي 2ohm/20ohm/160ohm/1kohm/10kohm)
الخطأ: < 0.2%RDG+0.02%FS
الحد الأقصى للدقة: 0.1mΩ

10) قياس درجة الحرارة:-50 ~ 100 درجة مئوية؛ خطأ<3 Celsius degree
11) العبء الثانوي واختبار القبول PT:
نطاق العبء: 0-80 كيلو أوم (نطاق التغيير تلقائيًا في النطاق التلقائي 320 أوم/5.3 كيلو أوم/80 كيلو أوم)
نطاق القبول: 0-100 مللي ثانية
خطأ :<0.2%RDG+0.02%FS
الحد الأقصى للدقة: 0.1ohm
12) قياس نسبة PT:
النطاق: 1 ~ 30000
خطأ من 1 إلى 2000<0.1%
2000 ~ 10000 خطأ<0.2%
10000 ~ 30000 خطأ<0.5%
مع قياس نسبة تعزيز الجهد 4KV في وضع المقارنة: خطأ 1-2200<0.05%

13) خطأ مرحلة قياس نسبة PT<30min, resolution 0.1min, with 4KV booster ratio measurement at comparison mode phase error <3min
14) قياس خطأ نسبة وضع الإثارة PT. خطأ في النسبة<0.1%, phase Error<3min
15) قياس نسبة CVT خطأ 1-2200< 0.05%(with 4kv voltage booster only)
16) إجراء تقييم لنتائج الاختبار وفقا للمعايير المختارة
17) عمل تقرير Word لجميع نتائج الاختبار
18) Memory capacity: >نتائج اختبار 30000 مجموعة
19) حالة العمل: درجة الحرارة: -10 درجة -50 درجة؛ رطبة: أقل من أو يساوي 90%
20) الحجم: 485 مم × 356 مم × 183 مم
21) الوزن:<15kg
